超快速IGBT
国际整流器IR公司的研发重点在于减少IGBT的拖尾效应，使其能快速关断，研制的超快速IGBT可最大限度地减少拖尾效应，关断时间不超过2000ns，采用特殊高能照射分层技术，关断时间可在100ns以下，拖尾更短，重点产品专为电机控制而设计，现有6种型号，另可用在大功率电源变换器中。

检测注意事项
任何指针式万用表皆可用于检测IGBT。注意判断IGBT 好坏时，一定要将万用　表拨在R×10KΩ挡，因R×1KΩ挡以下各档万用表内部电池电压太低，检测好坏时不能使IGBT 导通，而无法判断IGBT 的好坏。此方法同样也可以用于检测功率场效应晶体管(P-MOSFET)的好坏。
NPT-IGBT
NPT（非穿通型）--IGBT采用薄硅片技术，以离子注进发射区代替高复杂、高本钱的厚层高阻外延，可降低生产本钱25%左右，耐压越高本钱差越大，在性能上更具有特色，高速、低损耗、正温度系数，无锁定效应，在设计600—1200V的IGBT时，NPT—IGBT可靠性最高。西门子公司可提供600V、1200V、1700V系列产品和6500V高压IGBT，并推出低饱和压降DLC型NPT—IGBT，依克赛斯、哈里斯、英特西尔、东芝等公司也相继研制出NPT—IGBT及其模块系列，富士电机、摩托罗拉等在研制之中，NPT型正成为IGBT发展方向。
导通
IGBT硅片的结构与功率MOSFET 的结构十分相似，主要差异是IGBT增加了P+ 基片和一个N+ 缓冲层(NPT-非穿通-IGBT技术没有增加这个部分)。如等效电路图所示(图1)，其中一个MOSFET驱动两个双极器件。基片的应用在管体的P+和 N+ 区之间创建了一个J1结。 当正栅偏压使栅极下面反演P基区时，一个N沟道形成，同时出现一个电子流，并完全按照功率 MOSFET的方式产生一股电流。如果这个电子流产生的电压在0.7V范围内，那么，J1将处于正向偏压，一些空穴注入N-区内，并调整阴阳极之间的电阻率，这种方式降低了功率导通的总损耗，并启动了第二个电荷流。最后的结果是，在半导体层次内临时出现两种不同的电流拓扑：一个电子流(MOSFET 电流)； 一个空穴电流(双极)。

输出特性与转移特性：
IGBT的伏安特性是指以栅极电压VGE为参变量时，集电极电流IC与集电极电压VCE之间的关系曲线。IGBT的伏安特性与BJT的输出特性相似，也可分为饱和区I、放大区II和击穿区III三部分。IGBT作为开关器件稳态时主要工作在饱和导通区。IGBT的转移特性是指集电极输出电流IC与栅极电压之间的关系曲线。它与MOSFET的转移特性相同，当栅极电压VGE小于开启电压VGE(th)时，IGBT处于关断状态。在IGBT导通后的大部分集电极电流范围内，IC与VGE呈线性关系。
IGBT与MOSFET的对比：
MOSFET全称功率场效应晶体管。它的三个极分别是源极(S)、漏极(D)和栅极(G)。
主要优点：热稳定性好、安全工作区大。
缺点：击穿电压低，工作电流小。
IGBT全称绝缘栅双极晶体管，是MOSFET和GTR(功率晶管)相结合的产物。它的三个极分别是集电极(C)、发射极(E)和栅极(G)。
特点：击穿电压可达1200V，集电极最大饱和电流已超过1500A。由IGBT作为逆变器件的变频器的容量达250kVA以上，工作频率可达20kHz。

IGBT（绝缘栅双极晶体管）作为新型电力半导体场控自关断器件，集功率MOSFET的高速性能与双极性器件的低电阻于一体，具有输进阻抗高，电压控制功耗低，控制电路简单，耐高压，承受电流大等特性，在各种电力变换中获得极广泛的应用。与此同时，各大半导体生产厂商不断开发IGBT的高耐压、大电流、高速、低饱和压降、高可靠、低本钱技术，主要采用1um以下制作工艺，研制开发取得一些新进展。 [3]
低功率IGBT
IGBT应用范围一般都在600V、1KA、1KHz以上区域，为满足家电行业的发展需求，摩托罗拉、ST半导体、三菱等公司推出低功率IGBT产品，实用于家电行业的微波炉、洗衣机、电磁灶、电子整流器、照相机等产品的应用。
SDB--IGBT
鉴于目前厂家对IGBT的开发非常重视，三星、快捷等公司采用SDB（硅片直接键合）技术，在IC生产线上制作第四代高速IGBT及模块系列产品，特点为高速，低饱和压降，低拖尾电流，正温度系数易于并联，在600V和1200V电压范围性能优良，分为UF、RUF两大系统。

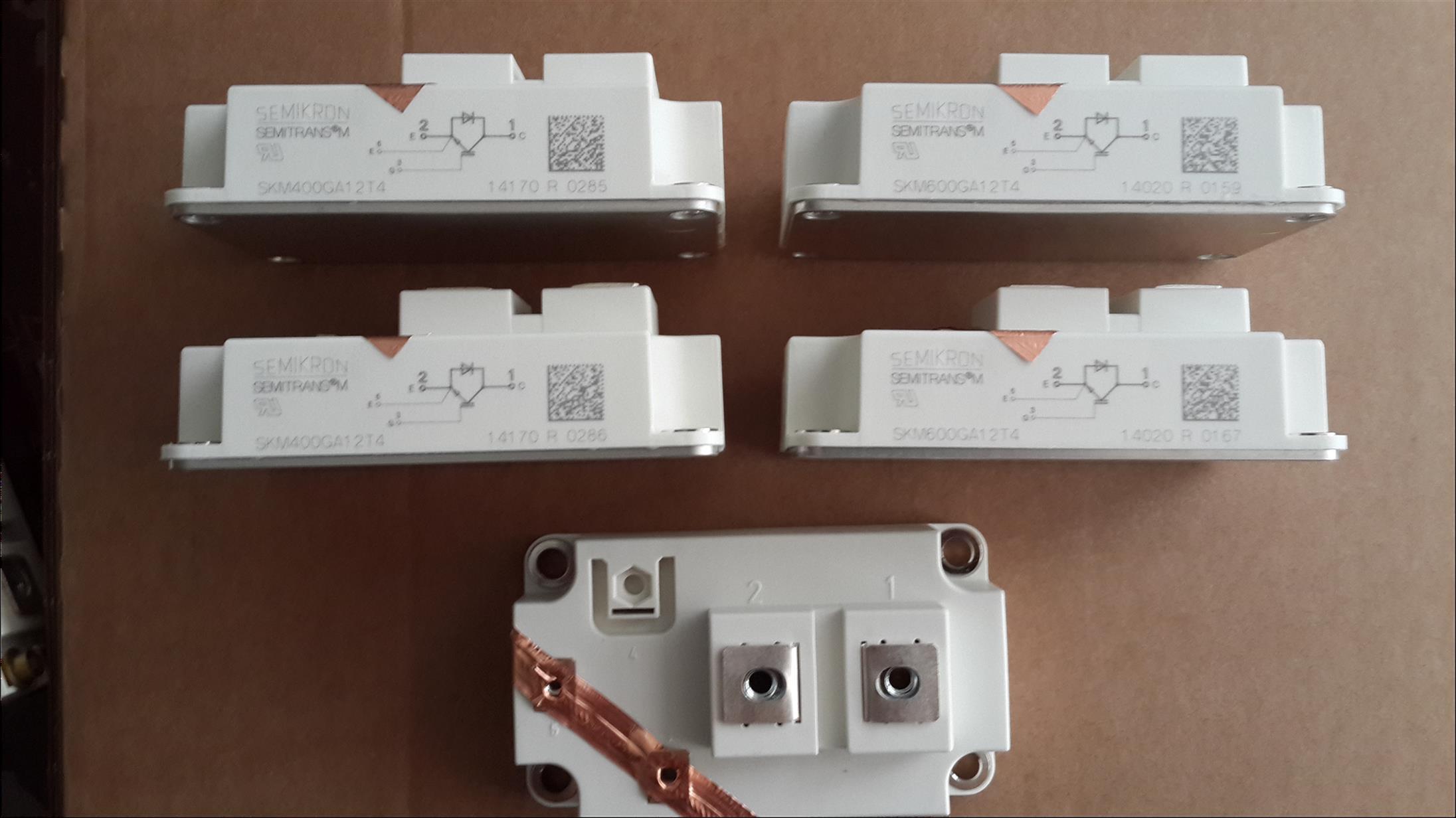

模块介绍编辑
IGBT是Insulated Gate Bipolar Transistor(绝缘栅双极型晶体管)的缩写，IGBT是由MOSFET和双极型晶体管复合而成的一种器件，其输入极为MOSFET，输出极为PNP晶体管，它融合了这两种器件的优点，既具有MOSFET器件驱动功率小和开关速度快的优点，又具有双极型器件饱和压降低而容量大的优点，其频率特性介于MOSFET与功率晶体管之间，可正常工作于几十kHz频率范围内，在现代电力电子技术中得到了越来越广泛的应用，在较高频率的大、中功率应用中占据了主导地位。
若在IGBT的栅极和发射极之间加上驱动正电压，则MOSFET导通，这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通；若IGBT的栅极和发射极之间电压为0V，则MOS 截止，切断PNP晶体管基极电流的供给，使得晶体管截止。IGBT与MOSFET一样也是电压控制型器件，在它的栅极—发射极间施加十几V的直流电压，只有在uA级的漏电流流过，基本上不消耗功率。
